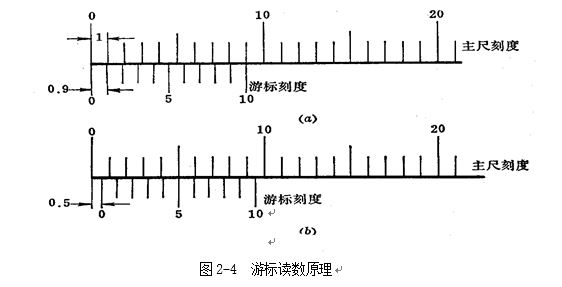

如圖2―4(a)所示,主尺刻線間距(每格)為1mm,當游標零線與主尺零線對準(兩爪合并)時,游標上的第10刻線正好指向等于主尺上的9mm,而游標上的其他刻線都不會與主尺上任何一條刻線對準。
游標每格間距=9mm÷10=0.9mm
主尺每格間距與游標每格間距相差=1mm-0.9mm=0.1mm
0.1mm即為此游標卡尺上游標所讀出的最小數值,再也不能讀出比0.1mm小的數值。
當游標向右移動0.1mm時,則游標零線后的第1根刻線與主尺刻線對準。當游標向右移動0.2mm時,則游標零線后的第2根刻線與主尺刻線對準,依次類推。若游標向右移動0.5mm,如圖2-4(b),則游標上的第5根刻線與主尺刻線對準。由此可知,游標向右移動不足1mm的距離,雖不能直接從主尺讀出,但可以由游標的某一根刻線與主尺刻線對準時,該游標刻線的次序數乘其讀數值而讀出其小數值。例如,圖2―4(b)的尺寸即為:5×0.1=0.5(mm)。
另有1種讀數值為0.1mm的游標卡尺,圖2-5(a) 所示,是將游標上的10格對準主尺的19mm,則游標每格=19mm÷10=1.9mm,使主尺2格與游標1格相差=2-1,9=0.1mm。這種增大游標間距的方法,其讀數原理并未改變,但使游標線條清晰,更容易看準讀數。
在游標卡尺上讀數時,首先要看游標零線的左邊,讀出主尺上尺寸的整數是多少毫米,其次是找出游標上第幾根刻線與主尺刻線對準,該游標刻線的次序數乘其游標讀數值,讀出尺寸的小數,整數和小數相加的總值,就是被測零件尺寸的數值。
在圖2-5(b)中,游標零線在2與3mm之間,其左邊的主尺刻線是2mm,所以被測尺寸的整數部分是2mm,再觀察游標刻線,這時游標上的第3根刻線與主尺刻線對準。所以,被測尺寸的小數部分為3×0.1=0.3(mm),被測尺寸即為2+0.3=2.3(mm)。
