鋼直尺檢定裝置,是一種帶有讀數放大鏡和溫度計的精密刻劃金屬直尺。用于檢定校準鋼直尺,檢查圖廓點、控制點和坐標網點間距離,在國家水準測量規范中規定作為標準尺進行檢定水準標尺之用。
校準方法:
將被檢尺放在平臺上,并將其置于放大鏡下。將游標卡尺的量爪對準被檢尺的端面上,被檢尺的線紋軸線與游標卡尺的尺面平行。在放大鏡下使游標卡尺的量爪對準被檢尺的線紋,然后讀數。其示值誤差不得超過規定。
若被檢尺超出游標卡尺的最大量程,可分段檢定,其全長誤差為分段誤差的代數和。注:本規程使用的游標卡尺為經國家認可計量單位檢定合格的游標卡尺。

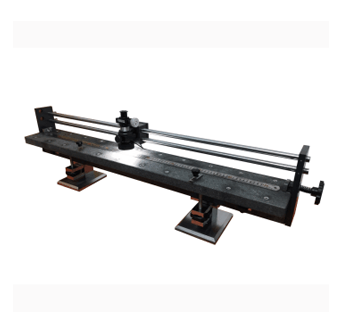

GZ-II 鋼直尺檢定裝置是普天同創(深圳)科技有限公司根據現行JJG1-1999鋼直尺檢定規程所設計研發。
產品特點:
精確度高、穩定性高、清晰度高,刻線寬、刻線間距精準一致;
差值呈線性規律曲線升降,無突跳、峰谷偶然誤差值;
刻線垂直標準,尺體剛度好,型變率低,平整度好。
相關參數:
測量范圍 0—1000mm;分段法測量 0—5000mm
精度 ±0.20mm/1000mm;最小分辨率 0.01mm
放大鏡放大倍數 20X *1;溫度計分度值 0.5
