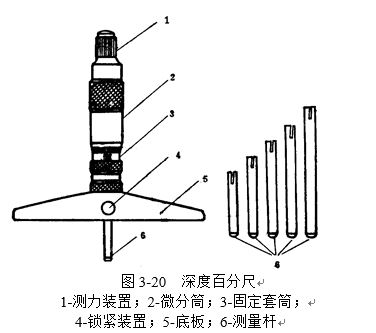

深度百分尺的讀數范圍:0~25,25~100,100~150, 讀數值為0.01。它的測量桿6制成可更換的形式, 更換后,用鎖緊裝置4鎖緊。 深度百分尺校對零位可在精密平面上進行。即當基座端面與測量桿端面位于同一平面時,微分筒的零線正好對準。當更換測量桿時,一般零位不會改變。
深度百分尺測量孔深時,應把基座5的測量面緊貼在被測孔的端面上。零件的這一端面應與孔的中心線垂直,且應當光潔平整,使深度百分尺的測量桿與被測孔的中心線平行,保證測量精度。此時,測量桿端面到基座端面的距離,就是孔的深度。
