概述
PTHK-6539A油料電導率儀檢定裝置,主要用于輕質石油產品電導率測定儀的檢定校準。符合《GJB/J3049-97輕質油料電導率儀校準規程》的使用要求。裝置主要包括電導率測定儀標準裝置、恒溫浴、電導率儀三部分構成。
儀器特點
1、恒溫浴提供均勻穩定的溫場,檢測校準準確。
2、采用壓縮機,制冷采用先進的全封閉式壓縮機制冷技術,制冷量大,降溫速度快。
3、電導率測定儀標準裝置采用高精度電阻,提供穩定準確的檔位。
儀器結構

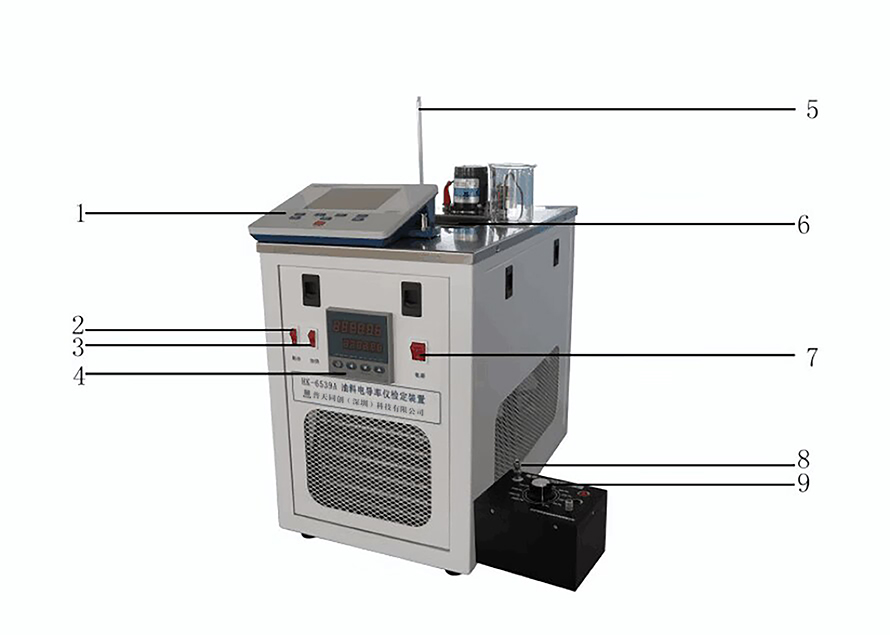

1.電導率儀 2.制冷開關 3.加熱開關 4.溫度控制器 5.校準溫度計 6.燒杯 7.電源開關 8.TNC接口 9.電導率測定儀標準裝置
儀器特點
1、恒溫浴提供均勻穩定的溫場,檢測校準準確。
2、采用壓縮機,制冷采用先進的全封閉式壓縮機制冷技術,制冷量大,降溫速度快。
3、電導率測定儀標準裝置采用高精度電阻,提供穩定準確的檔位。
安裝與使用方法
1、儀器背面距墻壁不得小于200mm,儀器使用電源應良好的接地。
2、儀器在安裝過程中,專用冷源要確保無傾斜45度以上,以免儀器不能正常工作。
3、將專用冷源和冷浴并排放好,首先向浴槽內注入乙醇,液面距槽上沿20mm。
4、打開電源開關,調節溫控儀(具體見溫控儀說明書),打開“循環,“制冷”開關,請勿在浴溫30℃以上時打開制冷開關會造成壓縮機損壞。
5、當浴槽溫度降到設定溫度點(20℃±0.05℃)開始恒溫時,將燒杯裝入電導率溶液,并固定在浴槽支架上,使浴槽介質接觸到燒杯,達到恒溫的狀態,按照標準方法進行電導率溶液的測量。
6、恒溫浴每次正常工作后,如需再次啟動工作時,間隔必須在20分鐘以上,以免損壞壓縮機組及制冷系統。
7、對于TNC接口的電導率儀,可以直接與本裝置通過BNC轉TNC接口直接連接,對于BNC接口的電導率儀,可以使用品質優良的BNC線連接。
8、由于被校準的電導率儀產品種類繁多,輸出電壓方式各不相同,因此推薦在屏蔽箱內使用本產品進行校準,降低由于外部人員走動、大幅度動作或氣流運動造成的干擾,以減少被校準的電導率儀產品的顯示數值跳動。如不具備屏蔽箱,可考慮將被校準設備的外殼與本裝置的接地端子連接,以降低干擾,但實際效果通常無法比擬在屏蔽箱內的使用效果。
9、連接設備后,將本裝置的旋鈕調整到所需的電導率輸出狀態,操作被校準的電導率儀進行讀數。
10、本裝置右側的紅色和黑色香蕉接頭接口用于本裝置的溯源,用戶在校準電導率儀時不需要使用該端口。
故障分析與排除
故障現象 |
原因分析 |
排除方法 |
面板開關燈不亮
|
1電源開關損壞 2保險絲斷路 |
1更換電源開關 2檢查電路有無短路,修好后更換保險絲 |
數字顯示溫控儀 溫度顯示異常
|
1溫控儀損壞 2傳感器開焊 3插件接觸不良 |
1更換溫控儀 2測量加熱器開焊處,重新焊好 3更換固態繼電器 |
加熱管不工作
|
1加熱管回路開路 2加熱管損壞 3固態繼電器損壞 |
1檢查線路有否斷線 2測量加熱管阻值,更換加熱管 3更換固態繼電器 |
制冷不降溫 |
1壓縮機損壞 2制冷系統漏氣 |
1更換壓縮機 2查找管路系統漏點,重新緊固密封 |
注意事項
1、儀器應放置在通風干燥處,保持清潔,電控部分不要受潮,防止油樣等污物濺灑在儀器上。
2、儀器使用前須良好接地,以確保操作者的人身安全。
3、浴缸內液面保持一定高度,防止加熱管干燒,浴缸內無介質,請勿開機,以免損壞儀器。
4、儀器較長時間停用時,將浴缸中的介質放空,蓋上防塵罩。
5、本儀器質保期為一年。
電導率測定儀標準裝置
1、標準電導率調節范圍:50 pS/m、100 pS/m、200 pS/m、300 pS/m、400 pS/m、500 pS/m、800 pS/m、1000 pS/m、1600 pS/m和2000 pS/m,指標優于1%(通常除50 pS/m點外,均優于0.5%)。
2、環境要求:
參考溫度范圍:17℃~23℃
參考濕度范圍:30%RH~60%RH
恒溫浴
1、電 源:AC220V±10% 50Hz
2、浴槽功率: 1300W
3、浴槽容積:18L
4、控溫范圍:0~50℃
5、控溫方式:數字顯示溫控儀
6、控溫精度:±0.05℃
7、攪拌方式:電機攪拌
8、環境要求:5~40℃ 濕度≤85%
電導率儀
請參考實際所配產品的配套說明。
