產品概述:
三等標準金屬線紋尺(又稱日內瓦尺或線紋鋼直角尺),是一種帶有讀數放大鏡和溫度計的精密刻劃金屬直尺。全尺刻劃長度為1202毫米,尺的兩側,分別有0.2和1毫米的等分劃線標度,為了觀讀方便,尺上帶有7/10倍放大鏡兩只,放大鏡能沿著尺的標度用手移動。 在測繪作業中常用于檢查圖廊點、控制點和坐標網點距離,在國家水準測量規范中規定作為標準尺進行檢定水準標尺之用。其它專業部門亦廣泛作為測量和計量直線距離及刻劃等作用。本尺精度符合檢定標準,可供計量單位使用也可作精密測繪、制圖等用之工具。

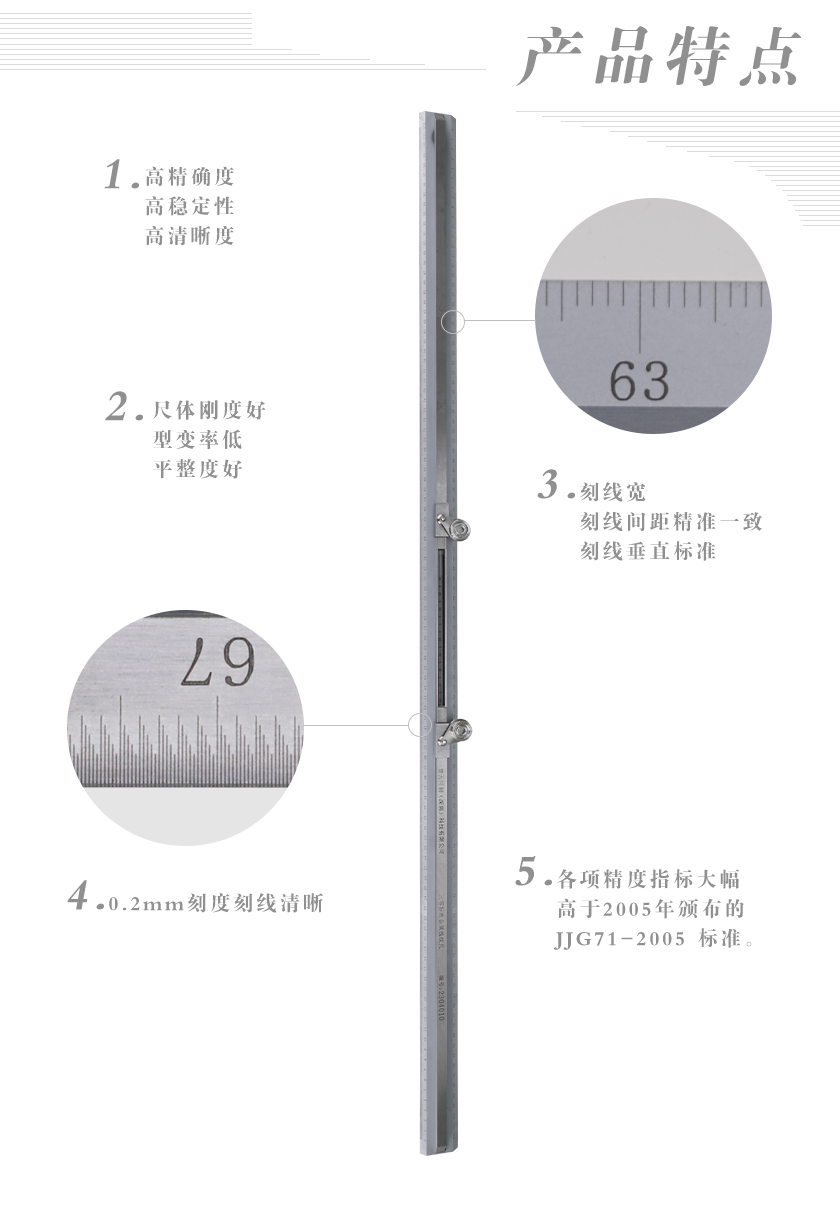

普天同創(深圳)科技有限公司自己主研發PTTC-ZC1型三等標準金屬線紋尺,作為自主知識產權的高科技、創新型二十一世紀新產品,集現代科技、加工中心全自動化制作工藝技術,采用激光刻制刻劃線、標選讀數與圖型。產品具有高精確度、高穩定性、高清晰度,刻線寬、刻線間距精準一致,刻線垂直標準,尺體剛度好,型變率低,平整度好,各項精度指標大幅高于2005年頒布的JJG71-2005 標準。
該標準尺為剛性直尺,其刻線在兩個與底面成45°角的斜面上, 兩面均刻有1020mm 的刻線,其中一面的分度值為0.2mm,另一面為1mm。在三等線紋尺的背部有凸緣形導軌,兩個7 倍放大鏡可在導軌上沿測量軸線的方向移動,用來放大三等線紋尺和被測尺的線紋間隔。在尺背凸緣里鑲有一個量程為(-30~+50)℃或(-35~+45)℃的水銀溫度計, 其分度值為0.5℃。
操作步驟:
1、使用前先檢查金屬線紋尺的各部分是否完好。
2、將金屬線紋尺拿出包裝盒(注意:不能用手接觸直尺)。放置在平板上,與被測件等溫。
3、將被測件的刻線與金屬標準線紋尺刻線面放置在一個平面上。
4、將被測件刻線端面與金屬標準線紋尺刻線的端面對齊。
5、將被測件與標準金屬線紋尺的縱向靠緊。
6、用標準線紋尺上的放大鏡讀出標準尺刻線間距與被檢尺刻線間距的差值。
7、檢定完畢,用120#汽油清洗,擦干放于盒內。
測量范圍 | 0~1000mm |
儀器分度值 | 0.2mm |
儀器示值誤差 | ±(0.03+0.02L)mm |
儀器外形尺寸 | 長1050mm×寬38mm×高63mm |
米尺的分度長度 | 1020mm |
米尺的分度值 | 二斜面分別為1mm和0.2mm(可估讀到0.02mm) |
放大鏡放大倍數 | 7x |
溫度計的分度值 | 0.5度 |
米尺斜面刃邊的不直度 | ≤0.1 |
